Hochdruckbeständiges Präzisionsspritzgießgehäuse für den Levelcon-Sensor WP01V

Präzisionsspritzgießerei: Hochdruckbeständiges Gehäuse für den Levelcon-Sensor WP01V

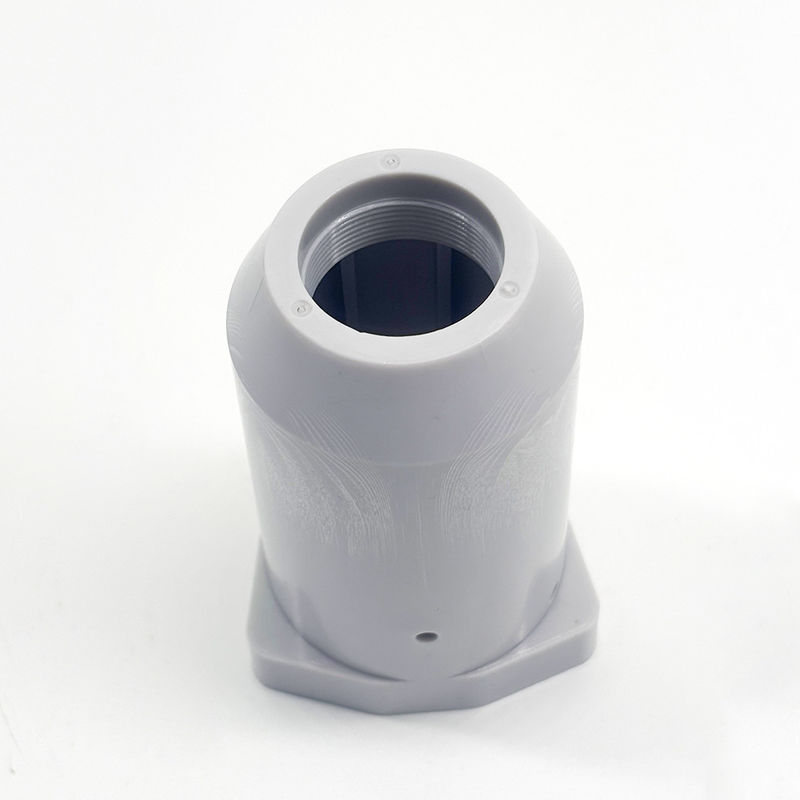

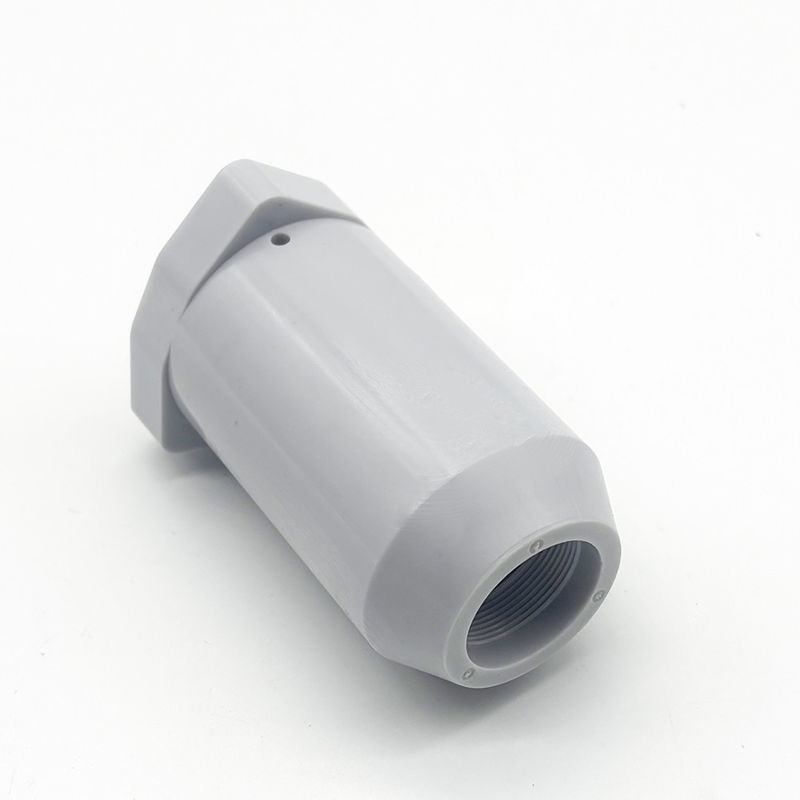

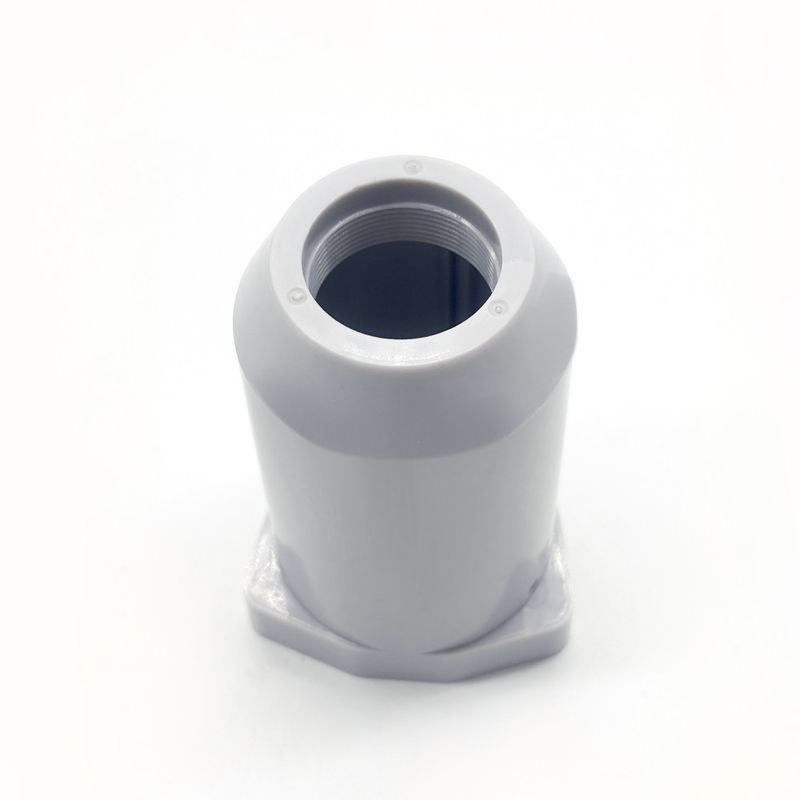

FCE arbeitete mit Levelcon zusammen, um das Gehäuse und die Basis für ihren WP01V-Sensor zu entwerfen und herzustellen, ein Produkt, das für seine Fähigkeit bekannt ist, eine Vielzahl von Druckstufen zu messen.Dieses komplexe Projekt erforderte eine ausgefeilte Materialwahl, maßgeschneiderte Spritzgießlösungen und sorgfältige Demolding-Techniken, um außergewöhnliche Leistung und Qualität zu gewährleisten.

Hochfeste, UV-beständige Materialien für extreme Langlebigkeit

Um den strengen Festigkeitsanforderungen des WP01V-Sensors gerecht zu werden, schlug FCE die Verwendung eines hochfesten Polycarbonat-Materials (PC) vor.Dieses Material bietet nicht nur eine hervorragende Langlebigkeit unter extremen Druckbedingungen, sondern bietet auch UV-Resistenz für eine zuverlässige Verwendung im FreienDie FCE empfahl eine Wandstärke von 3 mm für das Gehäuse, validiert durch Finite Element Analysis (FEA),Das bestätigte die Fähigkeit der Struktur, starkem Druck standzuhalten, ohne die Integrität zu beeinträchtigen..

Spezielle Lösungen für die Entformung interner Fäden

Die Einbeziehung interner Fäden in das Gehäuse stellte erhebliche Herausforderungen für den Spritzgießprozess dar, da Standardformen bei der Abbildung zum Festkleben von Teilen führen könnten.FCE entwickelte einen spezialisierten internen Gewinde-Demolding-Mechanismus, der auf diese Anforderungen zugeschnitten istNach einer ausführlichen Erläuterung der Funktionalität genehmigte der Kunde die Lösung, die eine effiziente Produktion und eine präzise Gewindebildung ohne Defekte gewährleistet.

Strukturelle und Kühltechnische Verbesserungen zur Verringerung der Schrumpfung

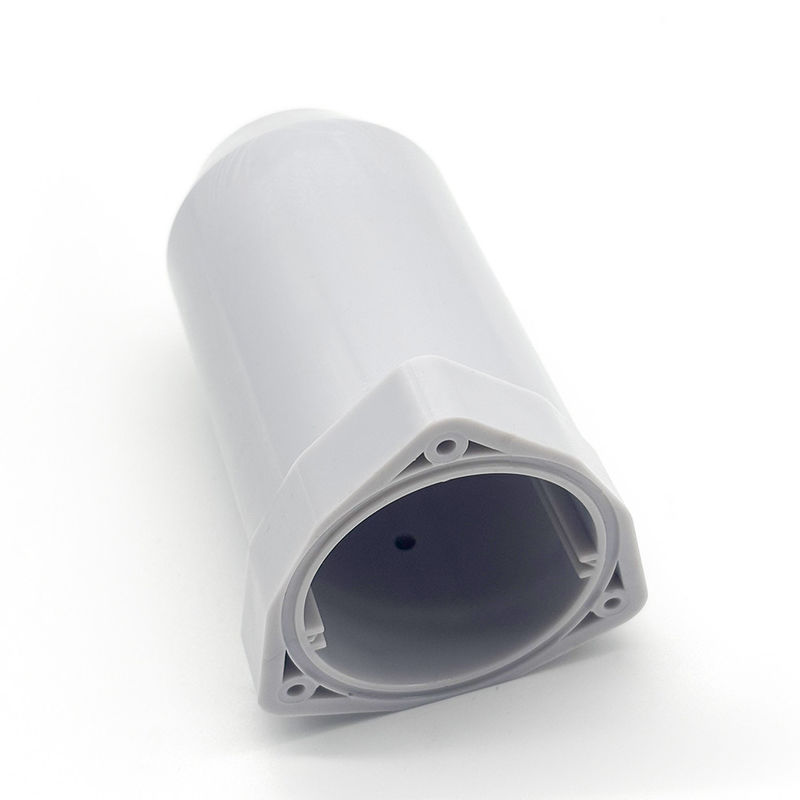

Die dicken Wände des Gehäuses erhöhen das Risiko einer Verkleinerung der Oberfläche, was sich möglicherweise sowohl auf die Ästhetik als auch auf die Leistung auswirkt.FCE optimierte die innere Struktur durch Ersetzen von überdicken Abschnitten durch strategisch platzierte RippenDiese Anpassung reduzierte die Materialkonzentration, während die strukturelle Integrität beibehalten wurde.

Um die Kühlleistung weiter zu verbessern, wählte FCE Kupfer für den Formenkern aufgrund seiner überlegenen Wärmeleitfähigkeit.Gewährleistung einer gleichmäßigen Kühlung des GehäusesDieser Ansatz minimierte Oberflächenfehler und verbesserte sowohl das Erscheinungsbild als auch die Größengenauigkeit.

Strenge Prüfungen und nahtlose Produktionsgenehmigung

Nach Fertigstellung der Form lieferte FCE Probenteile für die Montage und strenge Leistungstests.Die Ergebnisse beeindrucken, Levelcon genehmigte die Proben für die Massenproduktion. FCE führte die Auftragserfüllung pünktlich fort und hielt sich an die höchsten Qualitätsstandards.

Wichtige Punkte

Dieses Projekt veranschaulicht die Expertise von FCE in den Bereichen Präzisionstechnik und Spritzgießerei mit Schwerpunkt auf:

Auswahl eines druckfesten Materials: Hochfeste PC, die auf extreme Anwendungen zugeschnitten sind.

Erweiterte Lösungen für die Demoldung: Maßgeschneiderte Mechanismen für effizientes inneres Gewindeformwerk.

Innovative Designoptimierung: Strukturelle Verbesserungen und verbesserte Kühlsysteme für eine höhere Qualität.

Durch die Kombination von Innovation, technischem Scharfsinn und Liebe zum Detail lieferte FCE eine robuste und zuverlässige Lösung für den WP01V-Sensor.Weiterentwicklung des Rufes eines zuverlässigen Marktführers in der Spritzgießtechnik.
